金属切削加工是制造业的基础，其效率与质量直接取决于对工件材料特性的理解以及相应加工策略的制定。不同金属材料在切削过程中表现出迥异的物理力学行为，这就要求工艺人员深入分析材料特性，并灵活调整刀具、参数与冷却方式，以实现高效、高精度的加工。
一、影响切削加工的主要材料特性
- 硬度与强度：材料的硬度越高，切削抗力越大，刀具磨损越快。高强度材料（如钛合金、高温合金）在切削中易产生加工硬化，导致切削力剧增。
- 塑性与韧性：塑性大的材料（如低碳钢、铝合金）切削时易产生积屑瘤，影响表面质量；而韧性高的材料断屑困难，易缠绕刀具。
- 导热性：导热系数低的材料（如钛合金、不锈钢）切削热集中在刃口，加速刀具扩散磨损。
- 化学活性：某些材料（如钛、镍基合金）在高温下与刀具材料发生化学反应，导致粘结磨损。
- 加工硬化倾向：奥氏体不锈钢、高锰钢等切削后表面硬度显著提高，给后续切削带来困难。

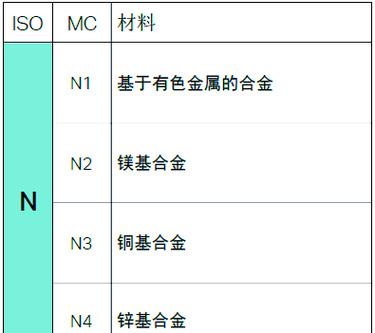

二、典型材料的切削加工策略
1. 铝合金
特性：硬度低、塑性高、导热好，但易粘刀、易产生积屑瘤。
策略：
- 选用大前角、锋利的刀具，如金刚石涂层刀具；
- 提高切削速度（200~1000 m/min），加大进给量，抑制积屑瘤；
- 采用高压冷却或微量润滑（MQL）改善排屑；
- 精加工时选用PCD刀具，保证表面光洁度。
2. 不锈钢
特性：塑性大、韧性高、导热差、加工硬化严重。
策略：
- 选用耐磨性好的刀具，如涂层硬质合金、金属陶瓷；
- 降低切削速度（80~150 m/min），避免切削温度过高；
- 增大进给量，避免在硬化层中切削；
- 使用大流量冷却液，充分冷却刃口；
- 保持刀具锋利，减少反复切削。
3. 钛合金
特性：强度高、导热差、化学活性大，易与刀具材料反应。
策略：
- 选用未涂层硬质合金或PVD涂层刀具，避免使用含Ti涂层；
- 采用低切削速度（30~60 m/min），大进给量；
- 高压冷却，抑制高温；
- 避免使用含氯切削液，防止应力腐蚀；
- 保持工艺系统刚性，减少振动。
4. 高温合金
特性：高温强度高、加工硬化严重、导热极差，刀具磨损极快。
策略：
- 选用陶瓷刀具或CBN刀具，提高耐磨性；
- 采用低速度、中等进给，尽量避免切削刃在高温下长时间工作；
- 使用高效冷却，如高压冷却或低温冷却；
- 优化刀具几何参数，如负倒棱、大前角，提高刃口强度；
- 采用摆线铣削等先进路径，减少切削热集中。
三、通用加工策略优化
- 刀具选择：根据材料特性选择刀具材质、涂层与几何参数。例如，铝合金用PCD，不锈钢用MTCVD涂层，钛合金用无涂层硬质合金。
- 切削参数：通过试验或推荐值确定切削速度、进给量与切削深度，平衡效率与刀具寿命。
- 冷却润滑：合理选用切削液类型与供给方式，如高压冷却、MQL、低温冷却，以控制切削温度。
- 工艺路径：采用高速切削、摆线加工、螺旋插补等策略，减少切削力与热集中。
- 工艺系统刚性：提高机床-刀具-工件系统刚性，抑制振动，保证加工质量。
四、
金属切削加工的成功与否，很大程度上取决于对材料特性的准确把握与加工策略的合理制定。面对日益多样化的难加工材料，工艺人员需综合运用材料科学、刀具技术、冷却润滑与工艺优化手段，不断探索高效、绿色的加工方案，推动制造业向精密、智能、可持续方向发展。
